| Podkreślić: | Miernik średnicy kabla laserowego,Miernik średnicy lasera drutu,miernik średnicy rury laserowej |
||
|---|---|---|---|

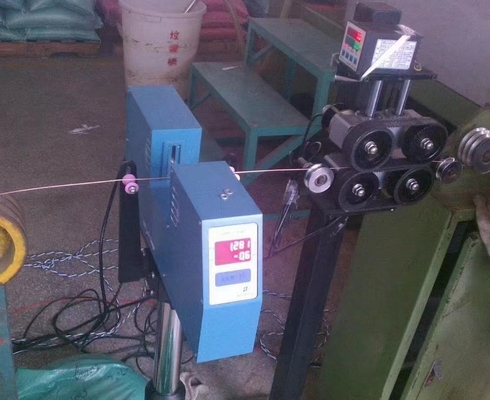

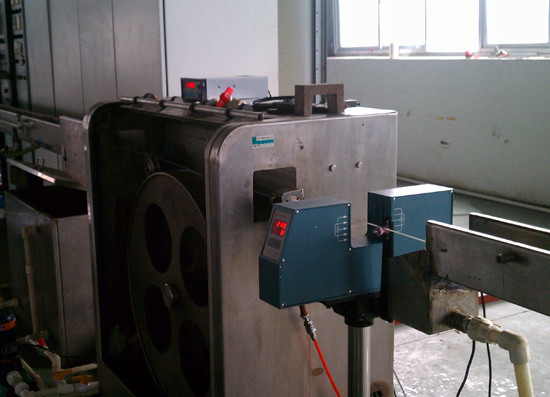

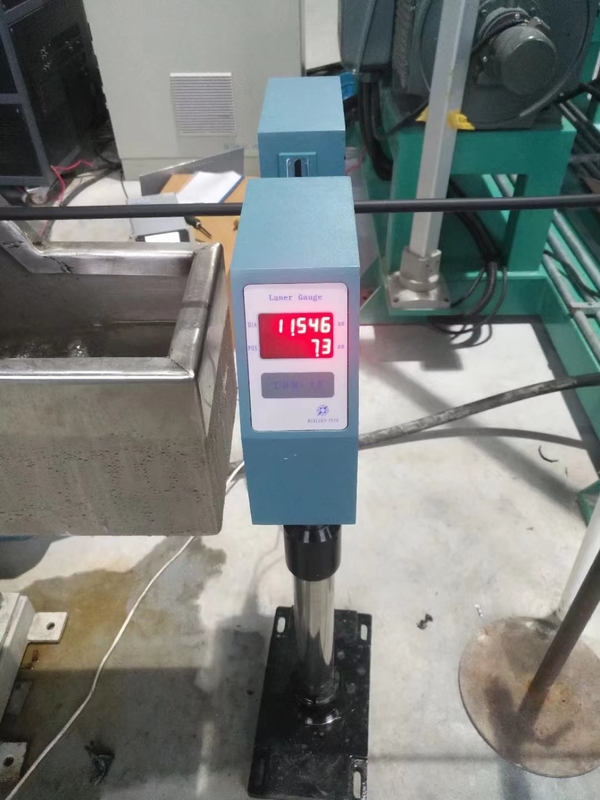

Drut, kabel, rurociąg, miernik średnicy laserajest częścią badania o wysokiej dokładnościktóry wykorzystuje skanowanie laserowe do wykonywania bezkontaktowego pomiaru on-line.
Głównie stosowane w różnych drutów, kabli, linii produkcyjnej rur, pomiaruw celu kontrolowania prędkości obrotowej śruby wytłaczacza lub prędkości trakcji,Można również stosować do zewnętrznej średnicy obrabiarkę i wielkościpomiarów.
1. Parametry techniczne

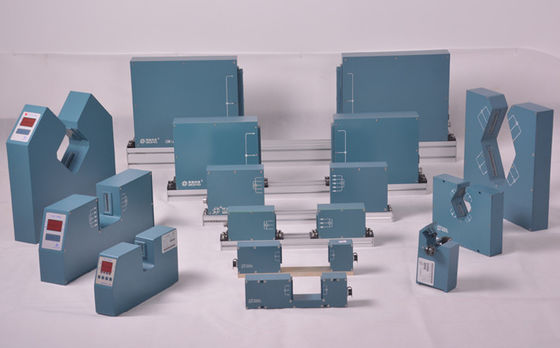

| Model | LDM-25 | LDM-50 | LDM-100B | LDM-150 | ||
| Zakres pomiarowy | 0.2-20mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | ||
| Min. wielkość | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | ||
| Maksymalny rozmiar | 20 mm | 45 mm | 95 mm | 145 mm | ||
| Dokładność* | ±0.001 | ±0.002 | ±0.002 | ±0.01 | ||
| Powtarzalność** | 0.5μm | 0.5μm | 0.5μm | 1μm | ||
| Rozstrzygnięcie | 00,001 mm | 00,001 mm | 00,001 mm | 00,001 mm | ||
| Wymiar | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | ||
| Jednostki pomiarowe | mm | mm | mm | mm | ||
| Władza | ~ 220V±15%, 50-60 Hz | |||||
| Temperatura | -10~40°C | |||||
| wilgotność | <85% RH | |||||
|
Głowa gabarytowa Wpływy/wypływy seryjne |
Standardowy:Opcje RS485:RS232 / USB | |||||
| Protokół komunikacji | Modbus/Profibus | |||||
| Ustawienia wstępne | Średnica, +Tol-,Tol, ustawienie alarmu | |||||
| Przejrzystość pomiaru | Opcja | Opcja | Opcja | Opcja | ||
| Wyjście sterowania | ||||||
| Wpływy/wypływy seryjne | RS485 | |||||
| Analogi Wydajność | 16 bitów±10V wyjście prądu stałego | |||||
| Wyjście przekaźnika | 2 woltów wolne (stan, górna tolerancja, dolna tolerancja) | |||||
2. Wskaźniki wyników
Pomiar: skanowanie laserem
Laser: widoczny czerwony laser półprzewodnikowy
Moc wyjściowa lasera: < 2 mW
napięcie robocze: ~ 220V ± 15% 50 - 60Hz
Temperatura pracy: -10 ~ 40 °C
wilgotność powietrza: < 85% RH
Tryb pracy: ciągły
zużycie energii: < 30Wwymiary zewnętrzne:
Wymiary: LDM-25/LDM-50 Głowa pomiarowa: 461 mm × 80 mm × 200 mm
3. Urządzenie o następujących cechach
i. Można podłączyć PLC, komputer przemysłowy.
RROFIBUS-DP może być przydzielony oraz konwerter MODBUS oraz PLC, IPC Connect.
Może być wyposażony w sterownik zdalny DDC-3, DDC-5, na ekstrudera i automatyczny
kontrolę sprzężenia zwrotnego w celu kontrolowania tolerancji, poprawy jakości produktu, zmniejszenia
zużycie.

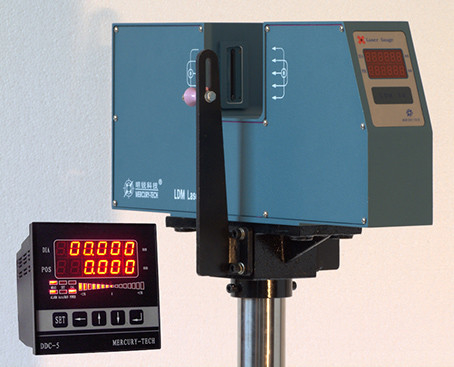

4Kontroler wyświetlacza (Model:DDC-7202, DDC-5)
i. Może być używany do zdalnego wyświetlania i sterowania.
ii. Ma zastosowanie do silników DC, silników VVVF.
iii.Sterownik może sterować prędkością wytłaczacza lub ciągnika zgodnie ztolerancja średnicy.
Odległość sygnału: ponad 500 m
napięcie wyjściowe: ±10V
Z RS485 może połączyć się z przemysłowym komputerem sterowania PLC
PROFIBUS-DP lub MODBUS
Można go wybrać.
Wymiary zewnętrzne: 164 mm × 85 mm × 280 mm (Model:DDC-3)
100 mm × 100 mm × 120 mm (Model:DDC-5)
Rozmiar otworu instalacyjnego: 152 mm×76 mm (Model:DDC-3)
90 mm × 90 mm (Model:DDC-5)
