Szczegóły Produktu:
Zapłata:
|
| Rozstrzygnięcie: | 0,001 mm | Materiał: | Metal |
|---|---|---|---|
| Rodzaj: | Narzędzie pomiarowe | Napięcie robocze: | ~ 220 V ±15% 50 - 60 Hz zgodnie z życzeniem |
| Czas realizacji: | W ciągu trzech dni po otrzymaniu płatności | Kolor: | Niebieski |
| Podkreślić: | miernik średnicy koła,miara średnicy drutu,regulator średnicy przyrządu do pomiaru drutu |
||

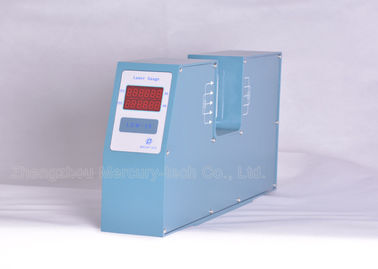

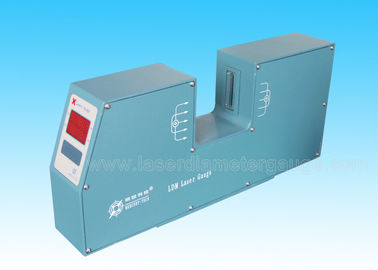

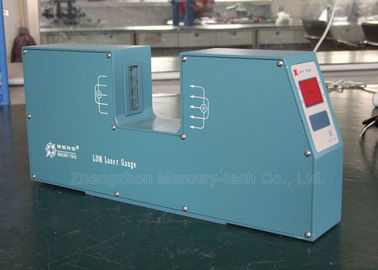

LDM-50 Wire Measurement Instrument Diameter Controller For Cable. LDM Series Gauge to klasyczna seria produktów Mercury-Tech, z dziesięcioleciami innowacji technologicznych i ponad 1,000 klientów korzysta z tych produktówObecnie jest to najlepszy wybór w zakresie pomiaru drutu, kabla, rury.
Charakterystyka przyrządu pomiarowego drutu
1. pomiar średnicy lasera bez kontaktu, duża prędkość, wysoka dokładność i dobra powtarzalność.
2W czasie rzeczywistym wyświetlanie średnicy zewnętrznej i okrągłości, poprawa kontroli jakości i wydajności produkcji, zmniejszenie marnotrawstwa materiałów.
3Różne cyfrowe i analogowe funkcje sterowania sygnałem, aby osiągnąć w pełni zautomatyzowaną produkcję.
4. Różne ustawione wcześniej funkcje, wartość nominalna, górna i dolna tolerancja, ustawienia wstępne sterowania alarmem, łatwe w obsłudze.
5Standardowe połączenie z portem danych gotowe,kompatybilne oprogramowanie dla komfortu rozwoju analizy danych.
1. Parametry techniczne
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Zakres pomiarowy | 0.2-20mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Min. wielkość | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Maksymalny rozmiar | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Dokładność | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Rozstrzygnięcie | 00,001 mm | 00,001 mm | 00,001 mm | 00,001 mm | 00,001 mm | 00,001 mm | |||||
| Wymiar | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8,5 cm(x2) | |||||
| Jednostki pomiarowe | mm | mm | mm | mm | mm | mm | |||||
| Władza | ~ 220V±15%, 50-60 Hz | ||||||||||
| Temperatura | -10~40°C | ||||||||||
| wilgotność | <85% RH | ||||||||||
|
Głowa gabarytowa Wpływy/wypływy seryjne |
Standardowy:Opcje RS485:RS232 / USB / Profibus | ||||||||||
| Ustawienia wstępne | Średnica, +Tol-,Tol, ustawienie alarmu | ||||||||||
| Przejrzystość pomiaru | Opcja | Opcja | Opcja | Opcja | Opcja | Opcja | |||||
| Wyjście sterowania | |||||||||||
| Wpływy/wypływy seryjne | RS485 | ||||||||||
| Analogi Wydajność | 16 bitów±10V wyjście prądu stałego | ||||||||||
| Wyjście przekaźnika | 2 woltów wolne (stan, górna tolerancja, dolna tolerancja) | ||||||||||
2. Wskaźniki wyników
Pomiar: skanowanie laserem
Laser: widoczny czerwony laser półprzewodnikowy
Moc wyjściowa lasera: < 2 mW
napięcie robocze: ~ 220V ± 15% 50 - 60Hz
Temperatura pracy: -10 ~ 40 °C
wilgotność powietrza: < 85% RH
Tryb pracy: ciągły
zużycie energii: < 30Wwymiary zewnętrzne:
Wymiary: LDM-25/LDM-50 Głowa pomiarowa: 461 mm × 80 mm × 200 mm
3. Urządzenie o następujących cechach
i. Można podłączyć PLC, komputer przemysłowy.
RROFIBUS-DP może być przydzielony oraz konwerter MODBUS oraz PLC, IPC Connect.
Może być wyposażony w sterownik zdalny, na wytłaczaniu i automatyczny
kontrolę sprzężenia zwrotnego w celu kontroli tolerancji, poprawy jakości produktu, zmniejszenia zużycia.

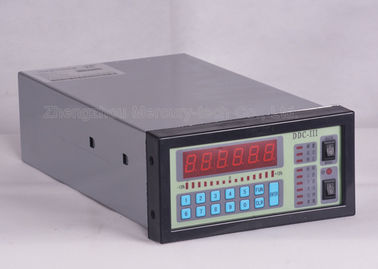

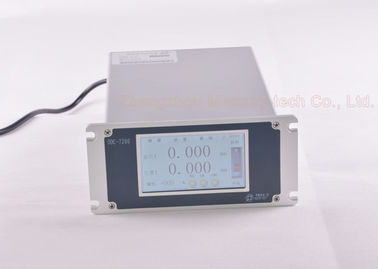

4. Kontroler wyświetlacza
i. Może być używany do zdalnego wyświetlania i sterowania.
ii. Ma zastosowanie do silników DC, silników VVVF.
iii.Sterownik może kontrolować prędkość wytłaczacza lub ciągnika zgodnie z tolerancją średnicy.
Odległość sygnału: ponad 500 m
napięcie wyjściowe: ±10V
Z RS485 może połączyć się z przemysłowym komputerem sterowania PLC
