Szczegóły Produktu:
Zapłata:
|
| Kolor: | Niebieski | Rodzaj: | Narzędzie pomiarowe |
|---|---|---|---|
| Czas realizacji: | W ciągu trzech dni po otrzymaniu płatności | Napięcie robocze: | ~ 220 V ±15% 50 - 60 Hz zgodnie z życzeniem |
| Wykorzystanie: | Automatyczna maszyna testująca | Materiał: | Metal |
| Podkreślić: | elektroniczny pomiar średnicy,pomiar średnicy drutu |
||

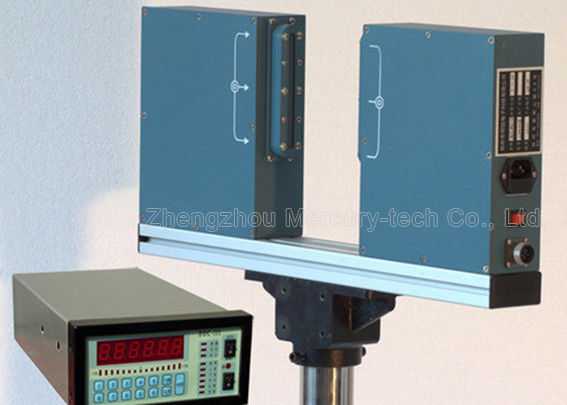

Laserowy przyrząd do pomiaru średnicy zewnętrznej o dużej średnicy LDM-150 LDM-210 LDM-380. Przyrząd do pomiaru średnicy lasera to rata o wysokiej dokładności, która wykorzystuje skan laserowy do przeprowadzenia pomiaru bezstykowego w trybie on-line. Stosowany jest głównie do pomiaru średnicy zewnętrznej i regulacji ślimaka wytłaczarki lub prędkości trakcyjnej, w celu kontroli średnicy zewnętrznej. Ma zastosowanie do pomiaru i kontroli średnicy drutów metalowych, szkła, rur, przewodów i kabli itp.
Może być również zastosowany do zewnętrznej średnicy przedmiotu i wymiarów.
1. Parametry techniczne
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Skala | 0,2-20 mm | 0,2-45 mm | 0,2-95 mm | 0,2-145 mm | 0,2-205 mm | 0,2-375 mm | |||||
| Min. Rozmiar | 0,2 mm | 0,2 mm | 0,2 mm | 0,2 mm | 0,2 mm | 0,2 mm | |||||
| Największy rozmiar | 20mm | 45 mm | 95mm | 145 mm | 205 mm | 375 mm | |||||
| Precyzja | ± 0,001 | ± 0,002 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | |||||
| Rozkład | 0,001 mm | 0,001 mm | 0,001 mm | 0,001 mm | 0,001 mm | 0,001 mm | |||||
| Wymiar | 48,5x20x8,5 cm | 48,5x20x8,5 cm | 62x25x6cm | 92x29x9.5cm | 121x36x8,5 cm | 45x50x8,5 cm ( x2 ) | |||||
| Jednostki miary | mm | mm | mm | mm | mm | mm | |||||
| Moc | ~ 220V ± 15%, 50-60 Hz | ||||||||||
| Temperatura | -10 ~ 40 ℃ | ||||||||||
| Wilgotność | < 85% RH | ||||||||||
Głowica pomiarowa Szeregowe we / wy | Standard : RS485 Opcje : RS232 / USB / Profibus | ||||||||||
| Ustawienia wstępne | Średnica, + Tol, -Tol, ustawienie alarmu | ||||||||||
| Przezroczysty pomiar | Opcja | Opcja | Opcja | Opcja | Opcja | Opcja | |||||
| Wyjście sterujące | |||||||||||
| Szeregowe we / wy | RS485 | ||||||||||
| Wyjście analogowe | Wyjście 16-bitowe ± 10 V DC | ||||||||||
| Wyjście przekaźnikowe | 2 wolt wolna (status, górna tolerancja, niższa tolerancja) | ||||||||||
2. Wskaźniki wydajności
Pomiar: skanowanie laserowe
Laser: Widoczny czerwony laser półprzewodnikowy
Moc wyjściowa lasera: <2 mW
Napięcie robocze: ~ 220 V plus / minus 15% 50 - 60 Hz
Temperatura pracy: -10 ~ 40 stopni Celsjusza
Wilgotność: <85% RH
Tryb pracy: ciągły
Pobór mocy: <30 W
3. Charakterystyka
1). Może być podłączony PLC, komputer przemysłowy.
2). RROFIBUS-DP może być przydzielony i konwerter MODBUS oraz PLC, IPC Connect.
3). Może być wyposażony w zdalny sterownik DDC-3, DDC-5, na wytłaczarce i automatyczną kontrolę sprzężenia zwrotnego, aby kontrolować tolerancję, poprawić jakość produktu, zmniejszyć zużycie.
4. Kontroler ekranu
1). Służy do zdalnego wyświetlania i sterowania.
2). Dotyczy silników prądu stałego, silnika VVVF.
3). Sterownik może kontrolować prędkość wytłaczarki lub ciągnika zgodnie z tolerancją średnicy.
4). Może jednocześnie mierzyć średnicę zewnętrzną.
Odległość sygnału: ponad 500m
Napięcie wyjściowe: plus / minus 10V
Z RS485 Może połączyć się z komputerem sterującym przemysłem PLC
PROFIBUS-DP lub MODBUS
