Pomiar średnicy przewodu LDM-100B, elektroniczny pomiar średnicy

LDM-100B Instrument pomiarowy średnicy przewodu kablowego.

Mierzyciel średnicy drutu i kabla jest wysokiej dokładności przesyłka badawcza, która wykorzystuje skanowanie laserowe do przeprowadzenia bezkontaktowego pomiaru w linii.

Głównie stosowane w różnych drutów, kabli, linii produkcyjnej rur, pomiar średnicy zewnętrznej i regulacja prędkości śruby ekstrudera lub prędkości trakcji, w celu kontrolowania celu OD.Można również stosować do zewnętrznej średnicy obrabiarki i pomiarów wielkości.

Miernik serii LDM to klasyczna seria produktów Mercury-Tech, z dziesięcioleciami innowacji technologicznych i ponad 1000 klientów korzystających z tych produktów, wysokiej dokładności, niezawodnego produktu.Obecnie to jest drutWyrób ten jest najpopularniejszy w Europie.

Parametry techniczne

Główne cechy
1 pomiar średnicy lasera bez kontaktu, duża prędkość, wysoka dokładność i dobra powtarzalność.
2 Wyświetlenie średnicy zewnętrznej i okrągłości w czasie rzeczywistym, poprawa kontroli jakości i wydajności produkcji, zmniejszenie marnotrawstwa materiałów.
3 Różne cyfrowe i analogowe funkcje sterowania sygnałem, aby osiągnąć w pełni zautomatyzowaną produkcję.
4 Różne ustawione wcześniej funkcje, wartość nominalna, górna i dolna tolerancja, ustawienia wstępne sterowania alarmem, łatwe w obsłudze.
5 Standardowe połączenie z portem danych gotowe,kompatybilne oprogramowanie dla wygody rozwoju analizy danych.

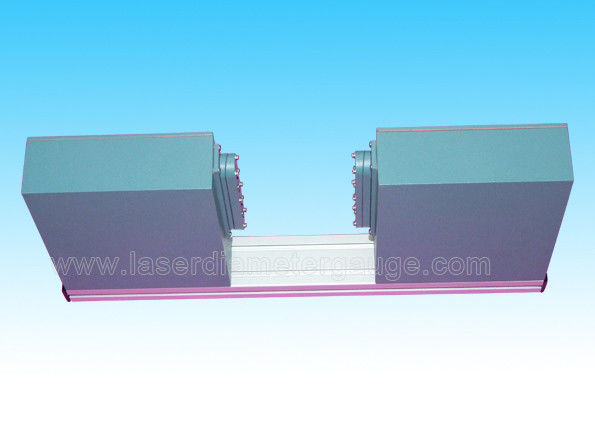

Środek pomiarowy średnicy Głowa pomiarowa

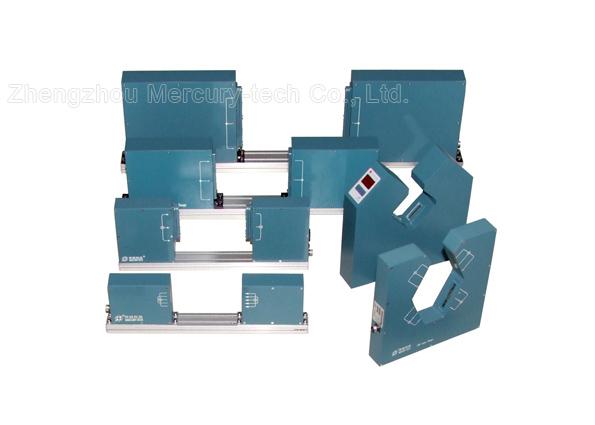

Model: LDM-25/LDM-50/LDM-100B/LDM-150/LDM-210/LDM-380
Marka: MERCURY-TECH
Serialny I/O głowicy miernika: RS485

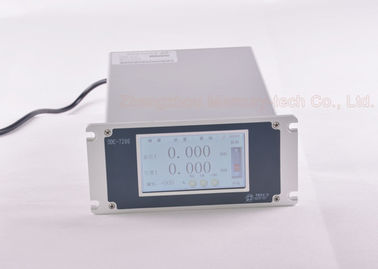

Główne cechy sterownika
1Używany do zdalnego wyświetlania i sterowania.
2. Może sterować prędkością silników prądu stałego, silnika VVVF (ekstruzor lub ciągnika).
3Jest odpowiedni do zastosowania w laboratorium.
4Alarmuje, gdy średnica przekroczy ustawioną tolerancję.
5Z RS485 może połączyć się z PLC przemysłu sterowania komputerem.
6. Wymiary: 100 mm × 100 mm × 120 mm (Model:DDC-5)

Średnik pomiaru średnicy drutu i kabla Wydajność
Pomiar: skanowanie laserem
Laser: widoczny czerwony laser półprzewodnikowy
Moc wyjściowa lasera: < 2 mW
Tryb pracy: ciągły
zużycie energii: < 30 W
Parametry elektroniczne
napięcie robocze: ~ 220V ± 15% 50 - 60Hz
Temperatura pracy: -10 ~ 40 °C
wilgotność powietrza: < 85% RH

Dual Axis laser diameter measuring gauge is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. (mianowicie oś X i oś Y) jednocześnie mierzą średnicę w dwóch kierunkach.
Stosowane do drutów metalowych, szkła, rur, drutu i kabla itp. Średnica pomiaru i sterowania.średnica rury, okrągłość.

Parametry techniczne pomiaru średnicy laserowej o dwóch ośach.
