Bezkontaktowy miernik średnicy laserowej urządzenia do produkcji Certyfikat CE

Miernik średnicy drutu i kabla to rata pomiarowa o wysokiej dokładności, która wykorzystuje skan laserowy do przeprowadzenia bezdotykowego pomiaru on-line.
Głównie stosowane w różnych przewodach, kablach, linii do produkcji rur, pomiar średnicy zewnętrznej i regulacji prędkości ślimaka wytłaczarki lub prędkości trakcji, w celu kontrolowania celu OD. Może być również stosowany do zewnętrznej średnicy przedmiotu obrabianego i wymiarów.

LDM Series Gauge to klasyczna seria produktów Mercury-Tech, z dziesięcioleciami innowacji technologicznych i ponad 1000 klientów korzysta z tych produktów, wysokiej dokładności, niezawodnego produktu. Obecnie najlepszym wyborem jest drut, kabel, pomiar rur. Opracowuje 10 modeli z tej serii.

parametry techniczne

Główne cechy
① bezdotykowy pomiar średnicy lasera, wysoka prędkość, wysoka dokładność i dobra powtarzalność.
② Wyświetlanie w czasie rzeczywistym średnicy zewnętrznej i okrągłości, poprawa kontroli jakości i wydajności produkcji, zmniejszenie marnotrawstwa materiałów.
③ Różne funkcje cyfrowego i analogowego sygnału sterującego, aby uzyskać w pełni zautomatyzowaną produkcję.
④ Różne zaprogramowane funkcje, wartość nominalna, górna i dolna tolerancja, ustawienia sterowania alarmami, łatwa obsługa.
Ready Gotowe standardowe połączenie portu danych, kompatybilne oprogramowanie dla wygody opracowywania analizy danych.

Średnica głowicy pomiarowej

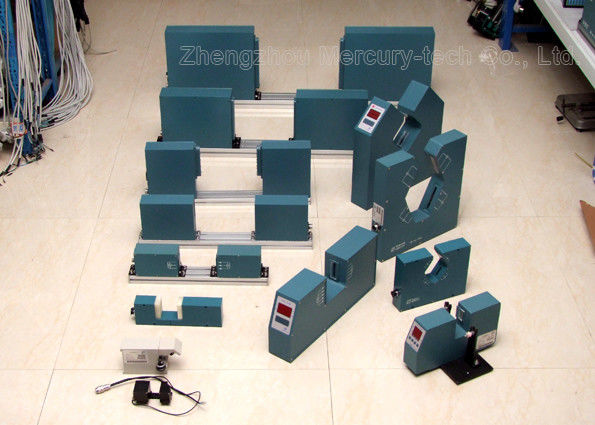

Model: LDM-25 / LDM-50 / LDM-100B / LDM-150 / LDM-210 / LDM-380
Marka: MERCURY-TECH
Szeregowe wejścia / wyjścia głowicy mierniczej: RS485

Główne funkcje sterownika
1. Służy do zdalnego wyświetlania i sterowania.
2. Może sterować prędkością silników prądu stałego, silnika VVVF (wytłaczarka lub ciągnik).
3. Jest odpowiedni do użytku laboratoryjnego.
4. Będzie alarmować, gdy średnica przekroczy ustawioną tolerancję.
5. Z RS485 Może połączyć się z komputerem sterującym przemysłem PLC.
6. Wymiary: 100 mm × 100 mm × 120 mm (model: DDC-5)

Miernik średnicy przewodu i kabla Wydajność
Pomiar: skanowanie laserowe
Laser: Widoczny czerwony laser półprzewodnikowy
Moc wyjściowa lasera: <2 mW
Tryb pracy: ciągły
Pobór mocy: <30 W
Parametr elektroniczny
Napięcie robocze: ~ 220 V ± 15% 50 - 60 Hz
Temperatura pracy: -10 ~ 40 ° C
Wilgotność: <85% RH
