Szczegóły Produktu:
Zapłata:
|
| Materiał: | Metal | Kolor: | Niebieski |
|---|---|---|---|
| Rodzaj: | Narzędzie pomiarowe | Rozstrzygnięcie: | 0,001 mm |
| Czas realizacji: | W ciągu 3 dni | Dokładność pomiaru: | 0,001 mm |
| Podkreślić: | miernik średnicy koła,miara średnicy drutu,miernik średnicy lasera do drutu; |
||
Bezkontaktowy przyrząd do pomiaru średnicy laserowej dla przewodów kablowych.
Miernik serii LDM to klasyczna seria produktów Mercury-Tech, z dziesięcioleciami innowacji technologicznych i ponad 1000 klientów korzystających z tych produktów, wysokiej dokładności, niezawodnego produktu.Obecnie to jest drutNajlepszy wybór pomiaru kabli, rur.
Single Axis Laser Diametre Gauge to wysokiej dokładności urządzenie do pomiaru, które wykorzystuje skanowanie laserowe do wykonywania pomiaru bez kontaktu w trybie online.
Głównie stosowane w różnych drutów, kabli, linii produkcyjnej rur, pomiar średnicy zewnętrznej i regulacja prędkości śruby ekstrudera lub prędkości trakcji, w celu kontrolowania celu OD.Można również stosować do zewnętrznej średnicy obrabiarki i pomiarów wielkości.

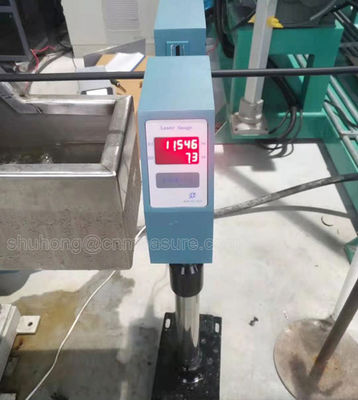

Zdjęcie.Model LDM-25 lub LDM-50
Parametry techniczne przyrządu pomiarowego średnicy laserowej o jednej osi.
| Model | LDM-25 | LDM-50 | LDM-100B | LDM-150 | LDM-210 | LDM-380 | |||||
| Zakres pomiarowy | 0.2-20mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Min. wielkość | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Maksymalny rozmiar | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Dokładność | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Rozstrzygnięcie | 00,001 mm | 00,001 mm | 00,001 mm | 00,001 mm | 00,001 mm | 00,001 mm | |||||
| Wymiar | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8,5 cm(x2) | |||||
| Jednostki pomiarowe | mm | mm | mm | mm | mm | mm | |||||
| Władza | ~ 220V±15%, 50-60 Hz | ||||||||||
| Temperatura | -10~40°C | ||||||||||
| wilgotność | <85% RH | ||||||||||
|
Głowa gabarytowa Wpływy/wypływy seryjne |
Standardowy:Opcje RS485:RS232 / USB / Profibus | ||||||||||
| Ustawienia wstępne | Średnica, +Tol-,Tol, ustawienie alarmu | ||||||||||
| Przejrzystość pomiaru | Opcja | Opcja | Opcja | Opcja | Opcja | Opcja | |||||
| Wyjście sterowania | |||||||||||
| Wpływy/wypływy seryjne | RS485 | ||||||||||
| Analogi Wydajność | 16 bitów±10V wyjście prądu stałego | ||||||||||
| Wyjście przekaźnika | 2 woltów wolne (stan, górna tolerancja, dolna tolerancja) | ||||||||||

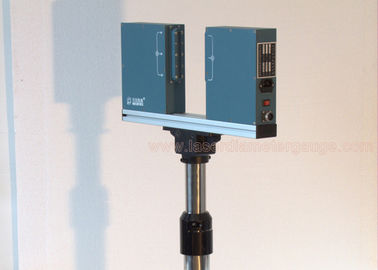

Zdjęcie, model LDM-100B
Dual Axis laser diameter measuring device is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. (mianowicie oś X i oś Y) jednocześnie mierzą średnicę w dwóch kierunkach.
Stosowane do drutów metalowych, szkła, rur, drutu i kabla itp. Średnica pomiaru i sterowania.średnica rury, okrągłość.
Parametry techniczne pomiaru średnicy laserowej o dwóch ośach.
| Model | Zakres pomiarowy | Rozstrzygnięcie | Dokładność |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 00,001 mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 00,002 mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 00,002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 00,002 mm |

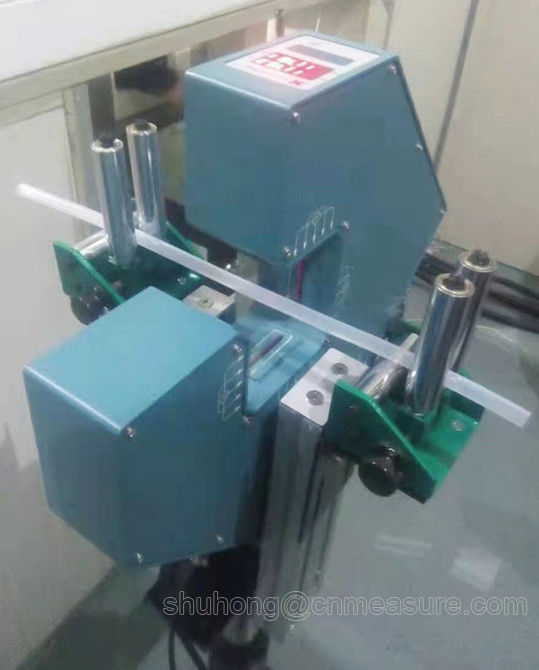

Zdjęcie: LDM-25XY lub LDM-50XY
Główne cechy
1 pomiar średnicy lasera bez kontaktu, duża prędkość, wysoka dokładność i dobra powtarzalność.
2 Wyświetlenie średnicy zewnętrznej i okrągłości w czasie rzeczywistym, poprawa kontroli jakości i wydajności produkcji, zmniejszenie marnotrawstwa materiałów.
3 Różne cyfrowe i analogowe funkcje sterowania sygnałem, aby osiągnąć w pełni zautomatyzowaną produkcję.
4 Różne ustawione wcześniej funkcje, wartość nominalna, górna i dolna tolerancja, ustawienia wstępne sterowania alarmem, łatwe w obsłudze.
5 Standardowe połączenie z portem danych gotowe,kompatybilne oprogramowanie dla wygody rozwoju analizy danych.

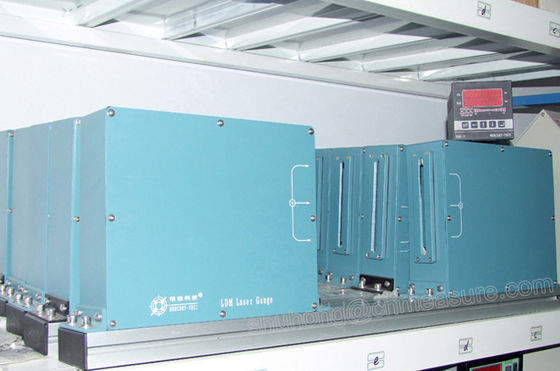

Zdjęcie, model LDM-100XY
Główne cechy sterownika
1Używany do zdalnego wyświetlania i sterowania.
2. Może sterować prędkością silników prądu stałego, silnika VVVF (ekstrudera lub ciągnika).
3Jest odpowiedni do zastosowania w laboratorium.
4Alarmuje, gdy średnica przekroczy ustawioną tolerancję.
5Z RS485 może połączyć się z PLC przemysłu sterowania komputerem.
6. Wymiary: 100 mm × 100 mm × 120 mm (Model:DDC-5)
Miernik średnicy lasera Wydajność
Pomiar: skanowanie laserem
Laser: widoczny czerwony laser półprzewodnikowy
Moc wyjściowa lasera: < 2 mW
Tryb pracy: ciągły
zużycie energii: < 30 W
Parametry elektroniczne
napięcie robocze: ~ 220V ± 15% 50 - 60Hz
Temperatura pracy: -10 ~ 40 °C
wilgotność powietrza: < 85% RH
Miernik serii LDM to klasyczna seria produktów Mercury-Tech, z dziesięcioleciami innowacji technologicznych i ponad 1000 klientów korzystających z tych produktów, wysokiej dokładności, niezawodnego produktu.Obecnie to jest drutNajlepszy wybór pomiaru kabli, rur.
Obraz. model głowicy pomiarowej LDM-60XY
