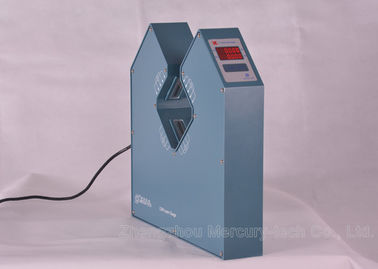

Model LDM-100XY Wskaźnik średnicy lasera Zużycie energii <30 W 220 V Plus / minus

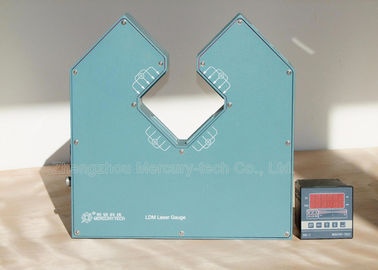

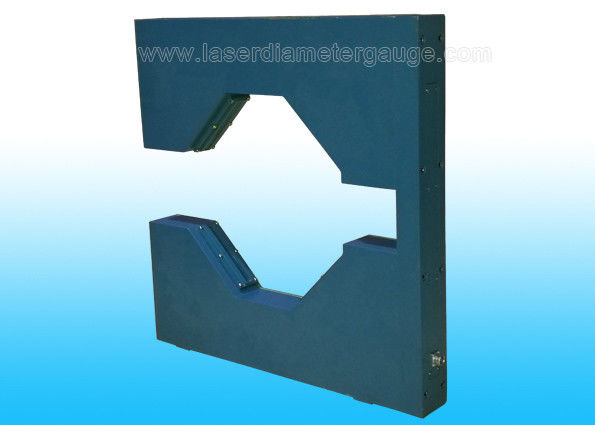

Model LDM-100XY Dwukierunkowy laserowy miernik średnicy Zakres średnicy zewnętrznej od 0,2 mm do 95 mm.

Dwuwymiarowy laserowy miernik średnicy, możliwość pomiaru i kontroli online. (Model: LDM-25XY LDM-50XY LDM-60XY LDM-100XY). Profesjonalny miernik średnicy zewnętrznej, laserowy miernik średnicy do drutu, kabli i rur.

Miernik średnicy laserowej dwuosiowy to precyzyjne urządzenie, które wykorzystuje skanowanie laserowe do przeprowadzania bezkontaktowego pomiaru online. Mierzy średnicę w dwóch kierunkach (tj. oś X i oś Y) jednocześnie.
Zastosowanie do drutów metalowych, szkła, rur, przewodów i kabli itp. Pomiar i kontrola średnicy. Pomiar dwukierunkowy, średnia pokazuje, że może jednocześnie wyświetlać średnicę drutu, rury, okrągłość.

1. Parametry techniczne

2. Główne cechy
① Bezkontaktowy pomiar średnicy laserem, duża prędkość, wysoka dokładność i dobra powtarzalność.
② Wyświetlanie średnicy zewnętrznej i okrągłości w czasie rzeczywistym, poprawa kontroli jakości i wydajności produkcji, redukcja marnotrawstwa materiałów.
③ Różne funkcje cyfrowych i analogowych sygnałów sterujących, w celu osiągnięcia w pełni zautomatyzowanej produkcji.
④ Różne funkcje predefiniowane, wartość nominalna, górna i dolna tolerancja, ustawienia alarmu, łatwość obsługi.
⑤ Standardowe połączenie portu danych gotowe, kompatybilne oprogramowanie dla wygody rozwoju analizy danych.

3. Wskaźniki wydajności
Pomiary: Skanowanie laserowe
Laser: Widzialny czerwony laser półprzewodnikowy
Moc wyjściowa lasera: <2mW
Napięcie robocze: ~ 220V plus/minus 15% 50 - 60Hz
Temperatura pracy: -10 ~ 40 stopni Celsjusza
Wilgotność: <85% RH
Tryb pracy: ciągły
Zużycie energii: <30W
Wymiary: Głowica pomiarowa LDM25XY/LDM50XY: 420 mm * 400 mm * 85 mm
Głowica pomiarowa LDM60XY: 380 mm * 380 mm * 60 mm
Stojak: 350 mm * 200 mm * (700-1000) mm
Wysokość centralnego położenia pomiarowego: 900-1200 mm

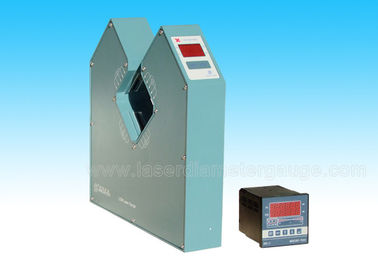

4. Główne cechy kontrolera
1. Może być używany do zdalnego wyświetlania i sterowania.
2. Może sterować prędkością silników DC, silnika VVVF (wytłaczarki lub ciągnika).
3. Nadaje się do użytku laboratoryjnego.
4. Zaalarmuje, gdy średnica przekroczy ustawioną tolerancję.
5. Z RS485 może łączyć się z komputerem sterującym przemysłem PLC.
6. Wymiary: 100 mm×100 mm×120 mm (Model: DDC-5)

Miernik serii LDM to klasyczna seria produktów Mercury-Tech, z dziesięcioleciami innowacji technologicznych i ponad 1000 klientów korzystających z tych produktów, wysoką dokładnością, niezawodnym produktem. Obecnie jest to najlepszy wybór do pomiaru drutu, kabli i rur.
