Szczegóły Produktu:
Zapłata:
|
| Czas realizacji: | W ciągu 3 dni | Rozstrzygnięcie: | 1μm |
|---|---|---|---|
| Rodzaj: | Narzędzie pomiarowe | Dokładność pomiaru: | ±1μm |
| Materiał: | Metal | Kolor: | Niebieski |
| Podkreślić: | miernik średnicy koła,miara średnicy drutu |
||

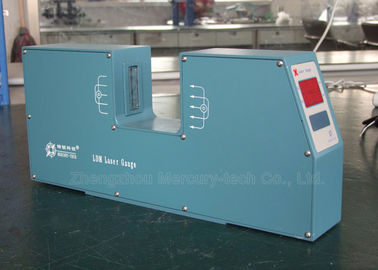

Miernik i urządzenie sterujące średnicą lasera i przewodu.
Miernik średnicy drutu i kabla to rata pomiarowa o wysokiej dokładności, która wykorzystuje skan laserowy do przeprowadzenia bezdotykowego pomiaru on-line.
Głównie stosowane w różnych przewodach, kablach, linii do produkcji rur, pomiar średnicy zewnętrznej i regulacji prędkości ślimaka wytłaczarki lub prędkości trakcji, w celu kontrolowania celu OD. Może być również stosowany do zewnętrznej średnicy przedmiotu obrabianego i wymiarów.
LDM Series Gauge to klasyczna seria produktów Mercury-Tech, z dziesięcioleciami innowacji technologicznych i ponad 1000 klientów korzysta z tych produktów, wysokiej dokładności, niezawodnego produktu. Obecnie najlepszym wyborem jest drut, kabel, pomiar rur. Opracowuje 10 modeli z tej serii.
parametry techniczne
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Skala | 0,2-20 mm | 0,2-45 mm | 0,2-95 mm | 0,2-145 mm | 0,2-205 mm | 0,2-375 mm | |||||
| Min. Rozmiar | 0,2 mm | 0,2 mm | 0,2 mm | 0,2 mm | 0,2 mm | 0,2 mm | |||||
| Największy rozmiar | 20mm | 45 mm | 95mm | 145 mm | 205 mm | 375 mm | |||||
| Precyzja | ± 0,001 | ± 0,002 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | |||||
| Rozkład | 0,001 mm | 0,001 mm | 0,001 mm | 0,001 mm | 0,001 mm | 0,001 mm | |||||
| Wymiar | 48,5x20x8,5 cm | 48,5x20x8,5 cm | 62x25x6cm | 92x29x9.5cm | 121x36x8,5 cm | 45x50x8,5 cm ( x2 ) | |||||
| Jednostki miary | mm | mm | mm | mm | mm | mm | |||||
| Moc | ~ 220V ± 15%, 50-60 Hz | ||||||||||
| Temperatura | -10 ~ 40 ℃ | ||||||||||
| Wilgotność | < 85% RH | ||||||||||
Głowica pomiarowa Szeregowe we / wy | Standard : RS485 Opcje : RS232 / USB / Profibus | ||||||||||
| Ustawienia wstępne | Średnica, + Tol, -Tol, ustawienie alarmu | ||||||||||
| Przezroczysty pomiar | Opcja | Opcja | Opcja | Opcja | Opcja | Opcja | |||||
| Wyjście sterujące | |||||||||||
| Szeregowe we / wy | RS485 | ||||||||||
| Wyjście analogowe | Wyjście 16-bitowe ± 10 V DC | ||||||||||
| Wyjście przekaźnikowe | 2 wolt wolna (status, górna tolerancja, niższa tolerancja) | ||||||||||

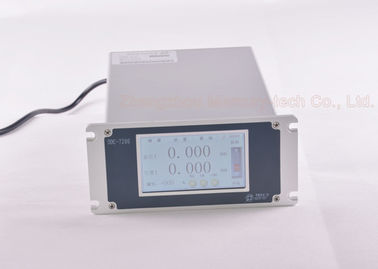

Główne funkcje sterownika
1. Służy do zdalnego wyświetlania i sterowania.
2. Może sterować prędkością silników prądu stałego, silnika VVVF (wytłaczarka lub ciągnik).
3. Jest odpowiedni do użytku laboratoryjnego.
4. Będzie alarmować, gdy średnica przekroczy ustawioną tolerancję.
5. Z RS485 Może połączyć się z komputerem sterującym przemysłem PLC.
6. Wymiary: 100 mm × 100 mm × 120 mm (model: DDC-5)
Miernik średnicy przewodu i kabla Wydajność
Pomiar: skanowanie laserowe
Laser: Widoczny czerwony laser półprzewodnikowy
Moc wyjściowa lasera: <2 mW
Tryb pracy: ciągły
Pobór mocy: <30 W
Parametr elektroniczny
Napięcie robocze: ~ 220 V ± 15% 50 - 60 Hz
Temperatura pracy: -10 ~ 40 ° C
Wilgotność: <85% RH
Główne cechy
① bezdotykowy pomiar średnicy lasera, wysoka prędkość, wysoka dokładność i dobra powtarzalność.
② Wyświetlanie w czasie rzeczywistym średnicy zewnętrznej i okrągłości, poprawa kontroli jakości i wydajności produkcji, zmniejszenie marnotrawstwa materiałów.
③ Różne funkcje cyfrowego i analogowego sygnału sterującego, aby uzyskać w pełni zautomatyzowaną produkcję.
④ Różne zaprogramowane funkcje, wartość nominalna, górna i dolna tolerancja, ustawienia sterowania alarmami, łatwa obsługa.
Ready Gotowe standardowe połączenie portu danych, kompatybilne oprogramowanie dla wygody opracowywania analizy danych.

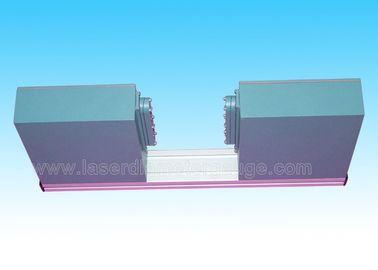

Średnica głowicy pomiarowej
Model: LDM-25 / LDM-50 / LDM-100B / LDM-150 / LDM-210 / LDM-380
Marka: MERCURY-TECH
Szeregowe wejścia / wyjścia głowicy mierniczej: RS485
