| Użycie: | Automatyczna maszyna testująca | Napięcie robocze: | ~ 220V ±15% 50 - 60Hz lub na żądanie |
|---|---|---|---|
| Dokładność pomiaru: | ±1μm | Rozstrzygnięcie: | 1μm |
| Rodzaj: | Narzędzie pomiarowe | Czas realizacji: | W ciągu 3 dni |
| Kolor: | Niebieski | ||
| Podkreślić: | grubość rurki,miernik średnicy wewnętrznej,mikrometr średnicy lasera do rury; |
||

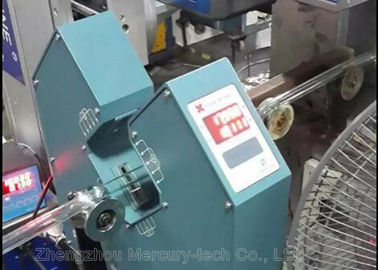

Model LDM-25XY LDM-50XY LDM-60XY Pomiar średnicy przewodu pomiarowego lasera. Dwuwymiarowy mikrometr średnicy lasera do rur, może Pomiar i kontrola online.
Dwuosiowe urządzenie do pomiaru średnicy lasera to rata o wysokiej dokładności, która wykorzystuje skan laserowy do przenoszenia. Jest to rata pomiarowa o wysokiej dokładności, która wykorzystuje skan laserowy do przeprowadzenia ankiety online bezkontaktowej. To (a mianowicie oś X i oś Y) jednocześnie mierzy średnicę w dwóch kierunkach.
Dotyczy drutów metalowych, szkła, rur, przewodów i kabli itp. Średnica pomiaru i sterowania. Pomiar dwukierunkowy, średnia pokazuje, że można jednocześnie pokazać drut, średnicę rury, okrągłość.
1. Parametry techniczne
| Model | Skala | Rozkład | Precyzja |
| LDM-25XY | 0,1-20 mm | 0,001 mm | 0,001 mm |
| LDM-50XY | 0,2-45 mm | 0,001 mm | 0,002 mm |
| LDM-60XY | 0,2-55 mm | 0,001 mm | 0,002 mm |
| LDM-100XY | 0,2-95 mm | 0,001 mm | 0,002 mm |
2. Główne cechy
① bezdotykowy pomiar średnicy lasera, wysoka prędkość, wysoka dokładność i dobra powtarzalność.
② Wyświetlanie w czasie rzeczywistym średnicy zewnętrznej i okrągłości, poprawa kontroli jakości i wydajności produkcji, zmniejszenie marnotrawstwa materiałów.
③ Różne funkcje cyfrowego i analogowego sygnału sterującego, aby uzyskać w pełni zautomatyzowaną produkcję.
④ Różne zaprogramowane funkcje, wartość nominalna, górna i dolna tolerancja, ustawienia sterowania alarmami, łatwa obsługa.
Ready Gotowe standardowe połączenie portu danych, kompatybilne oprogramowanie dla wygody opracowywania analizy danych.
3. Wskaźniki wydajności
Pomiar: skanowanie laserowe
Laser: Widoczny czerwony laser półprzewodnikowy
Moc wyjściowa lasera: <2 mW
Napięcie robocze: ~ 220 V plus / minus 15% 50 - 60 Hz (lub na żądanie)
Temperatura pracy: -10 ~ 40 stopni Celsjusza
Wilgotność: <85% RH
Tryb pracy: ciągły
Pobór mocy: <30 W
Wymiary: LDM25XY / LDM50XY Głowica pomiarowa: 420 mm * 400 mm * 85 mm
LDM60XY Głowica pomiarowa: 380 mm * 380 mm * 60 mm
Stojak: 350 mm * 200 mm * (700-1000) mm
Wysokość centralnej pozycji pomiarowej: 900-1200 mm
4. Główne funkcje sterownika
1. Służy do zdalnego wyświetlania i sterowania.
2. Może sterować prędkością silników prądu stałego, silnika VVVF (wytłaczarka lub ciągnik).
3. Jest odpowiedni do użytku laboratoryjnego.
4. Będzie alarmować, gdy średnica przekroczy ustawioną tolerancję.
5. Z RS485 Może połączyć się z komputerem sterującym przemysłem PLC.
6. Wymiary: 100 mm × 100 mm × 120 mm (model: DDC-5)
LDM Series Gauge to klasyczna seria produktów Mercury-Tech, z dziesięcioleciami innowacji technologicznych i ponad 1000 klientów korzysta z tych produktów, wysokiej dokładności, niezawodnego produktu. Obecnie najlepszym wyborem jest drut, kabel, pomiar rur.
