Szczegóły Produktu:
Zapłata:
|
| Zakres pomiaru: | 0.1mm-20mm. 0.2mm-45mm. 0.2mm-95mm | Waga: | 24Kg (po spakowaniu) |
|---|---|---|---|
| Rozstrzygnięcie: | 1μm | Materiał: | Metal |
| Rodzaj: | Narzędzie pomiarowe | Kolor: | Niebieski |
| Podkreślić: | pomiar miernika laserowego,średnica miernika drutu,urządzenie do pomiaru średnicy lasera o wysokiej dokładności |
||

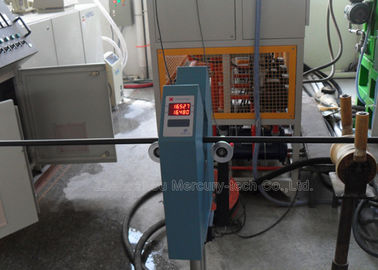

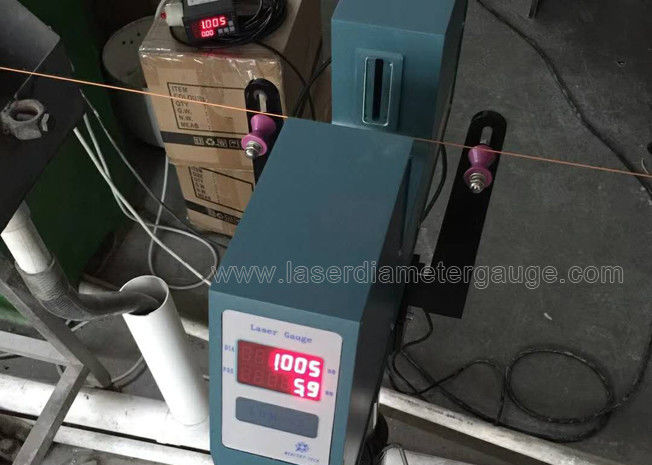

Miernik sterujący średnicą laserajest wysokiej dokładności element badawczy, który wykorzystuje skanowanie laserowe do wykonywania pomiaru bez kontaktu w trybie online.
Głównie stosowane w różnych drutów, kabli, linii produkcyjnej rur, pomiar średnicy zewnętrznej i regulacja prędkości śruby ekstrudera lub prędkości trakcji, w celu kontrolowania celu OD.Można również stosować do zewnętrznej średnicy obrabiarki i pomiarów wielkości.
Parametry techniczne
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Zakres pomiarowy | 0.2-20mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Min. wielkość | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Maksymalny rozmiar | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Dokładność | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Rozstrzygnięcie | 00,001 mm | 00,001 mm | 00,001 mm | 00,001 mm | 00,001 mm | 00,001 mm | |||||
| Wymiar | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8,5 cm(x2) | |||||
| Jednostki pomiarowe | mm | mm | mm | mm | mm | mm | |||||
| Władza | ~ 220V±15%, 50-60 Hz | ||||||||||
| Temperatura | -10~40°C | ||||||||||
| wilgotność | <85% RH | ||||||||||
|
Głowa gabarytowa Wpływy/wypływy seryjne |
Standardowy:Opcje RS485:RS232 / USB / Profibus | ||||||||||
| Ustawienia wstępne | Średnica, +Tol-,Tol, ustawienie alarmu | ||||||||||
| Przejrzystość pomiaru | Opcja | Opcja | Opcja | Opcja | Opcja | Opcja | |||||
| Wyjście sterowania | |||||||||||
| Wpływy/wypływy seryjne | RS485 | ||||||||||
| Analogi Wydajność | 16 bitów±10V wyjście prądu stałego | ||||||||||
| Wyjście przekaźnika | 2 woltów wolne (stan, górna tolerancja, dolna tolerancja) | ||||||||||
| Model | Zakres pomiarowy | Rozstrzygnięcie | Dokładność |
| LDM-25XY | 0.1-20 mm | 00,001 mm | ±00,001 mm |
| LDM-50XY | 0.2-45 mm | 00,001 mm | ±00,002 mm |
| LDM-60XY | 0.2-55 mm | 00,001 mm | ±00,002 mm |
Główne cechy
1 pomiar średnicy lasera bez kontaktu, duża prędkość, wysoka dokładność i dobra powtarzalność.
2 Wyświetlenie średnicy zewnętrznej i okrągłości w czasie rzeczywistym, poprawa kontroli jakości i wydajności produkcji, zmniejszenie marnotrawstwa materiałów.
3 Różne cyfrowe i analogowe funkcje sterowania sygnałem, aby osiągnąć w pełni zautomatyzowaną produkcję.
4 Różne ustawione wcześniej funkcje,wartość nominalna, górna i dolna tolerancja, ustawione wcześniej sterowanie alarmem, łatwe w obsłudze.
5 Standardowe połączenie z portem danych gotowe,kompatybilne oprogramowanie dla wygody rozwoju analizy danych.
Wydajność miernika średnicy lasera
Pomiar: skanowanie laserem
Laser: widoczny czerwony laser półprzewodnikowy
Moc wyjściowa lasera: < 2 mW
Tryb pracy: ciągły
zużycie energii: < 30 W
Parametry elektroniczne
napięcie robocze: ~ 220V ± 15% 50 - 60Hz
Temperatura pracy: -10 ~ 40 °C
wilgotność powietrza: < 85% RH
Główne cechy sterownika
1Używany do zdalnego wyświetlania i sterowania.
2. Może sterować prędkością silników prądu stałego, silnika VVVF (ekstrudera lub ciągnika).
3Jest odpowiedni do zastosowania w laboratorium.
4Alarmuje, gdy średnica przekroczy ustawioną tolerancję.
5Z RS485 może połączyć się z PLC przemysłu sterowania komputerem.
6. Wymiary: 100 mm × 100 mm × 120 mm (Model:DDC-5)
Nasza fabryka
Miernik serii LDM to klasyczna seria produktów Mercury-Tech, z dziesięcioleciami innowacji technologicznych i ponad 1000 klientów korzystających z tych produktów, wysokiej dokładności, niezawodnego produktu.Obecnie to jest drutW tym celu firma opracowała 10 modeli serii.
